LES SOUFFLANTES
Le fonctionnement d'un haut-fourneau demande l'insuflation d'une énorme quantité d'air sous pression. Ce rôle est confié aux soufflantes.
Les soufflantes étaient constituées d'un ensemble de deux pistons : un actionné par la vapeur, l'autre comprimant l'air. Un réservoir d'air comprimé permettait d'absorber les à-coups. Un énorme volant d'inertie permettait de compenser
l'utilisation d'un seul piston moteur.
La stabilisation de la vitesse était assurée par un régulateur à boules.
Il devait y avoir trois groupes de ce type, un par haut-fourneau et un en secours. Ces soufflantes étaient du type vertical.
Les soufflantes étaient constituées d'un ensemble de deux pistons : un actionné par la vapeur, l'autre comprimant l'air. Un réservoir d'air comprimé permettait d'absorber les à-coups. Un énorme volant d'inertie permettait de compenser
l'utilisation d'un seul piston moteur.
La stabilisation de la vitesse était assurée par un régulateur à boules.
Il devait y avoir trois groupes de ce type, un par haut-fourneau et un en secours. Ces soufflantes étaient du type vertical.

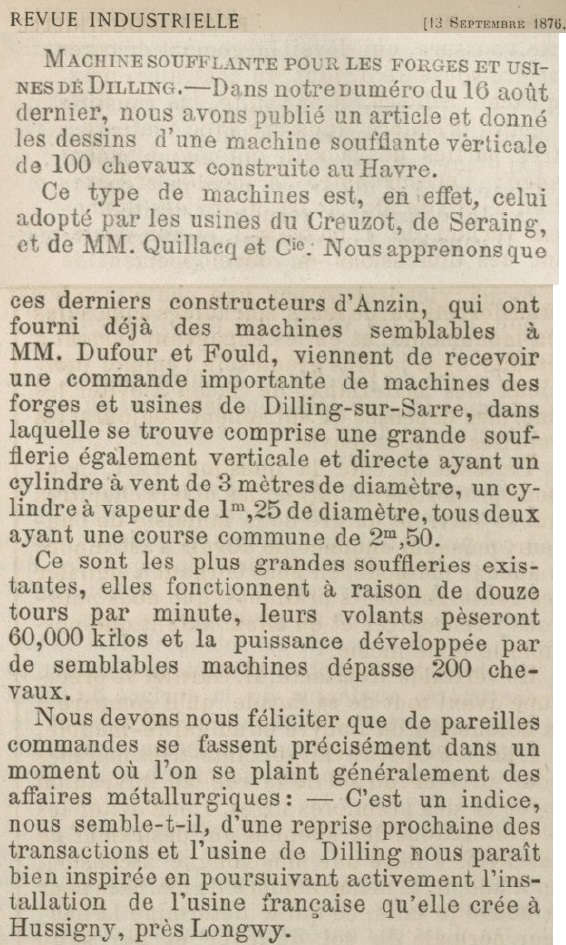

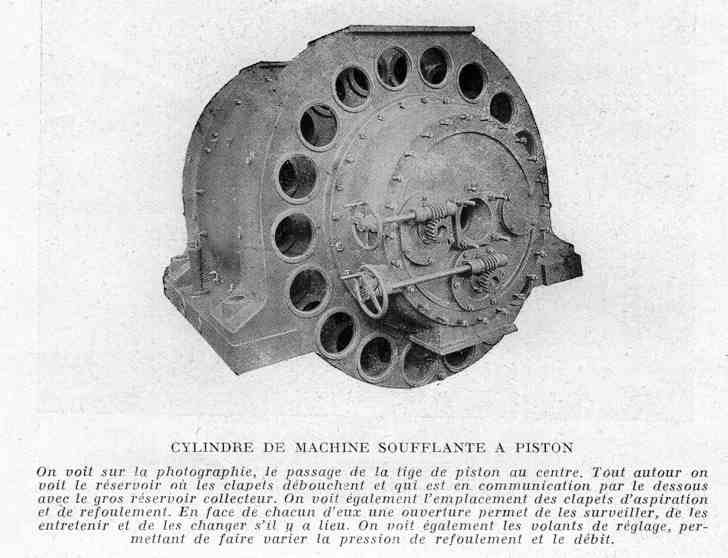

Exemple de souffante à vapeur

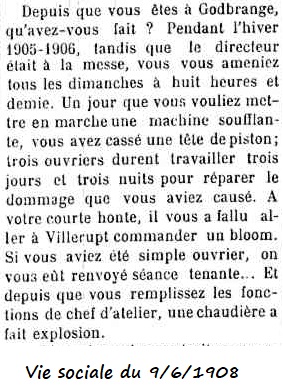

Incident sur une soufflante
Extrait d'un habillage en règle d'un contremaître
Extrait d'un habillage en règle d'un contremaître

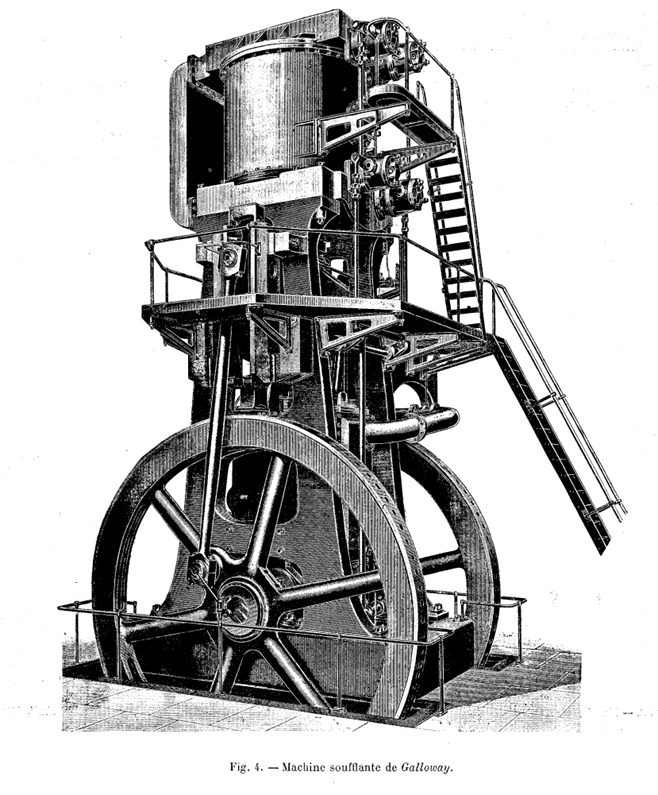

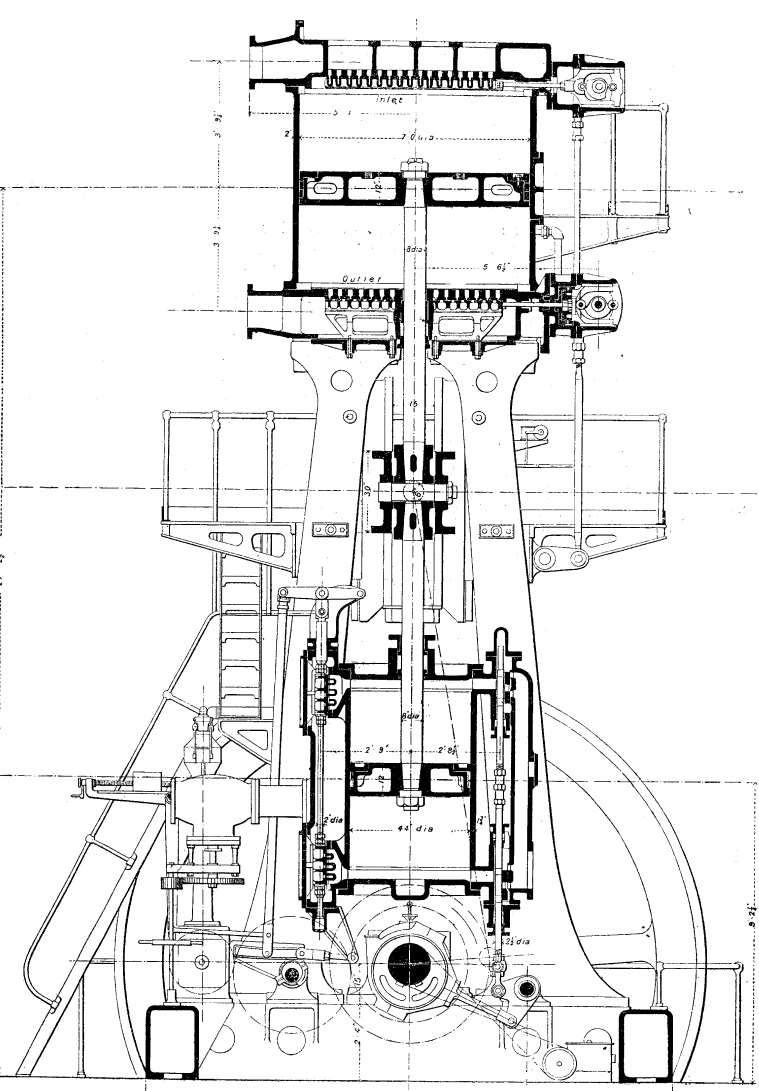

Soufflante verticale du genre de celles qui étaient utilisées à l'usine de la société Lorraine Industrielle

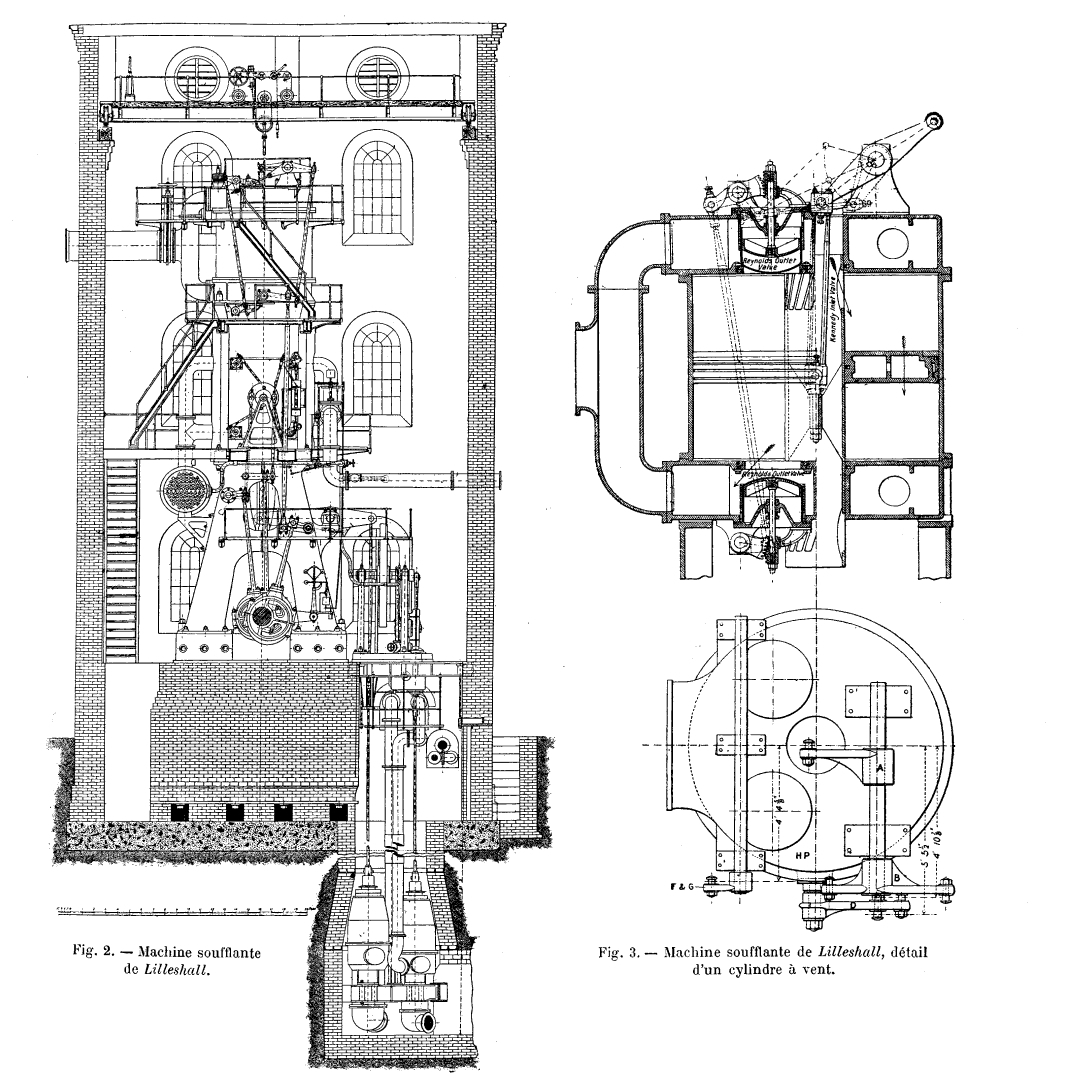

Coupe d'une installation complète de soufflante verticale.
La structure du bâtiment n'est pas sans rappeler celle d'une des construction de la Société Lorraine Industrielle
La structure du bâtiment n'est pas sans rappeler celle d'une des construction de la Société Lorraine Industrielle
